メーカー：オムニ(Omni)
型番：OMHC-CNPM001
品種：パルスゼロメーター(PULSE O-METER)
その他構成
サイズ：約5.5×3.0×2.8ｃｍ
重量：約25g
材質：ABS樹脂、シリコンゴム
定格電圧：DC3V
使用電池：単4形アルカリ乾電池2本
測定範囲 血中酸素飽和度（SpO2)：50～100％
測定範囲 脈拍数：30～250bpm
測定範囲 灌流指数(PI)：2.5～20％
その他の情報はメーカー公式「血中酸素ウエルネスヘルスナビ 」よりご確認下さい。
使用工具
型番：OMHC-CNPM001
品種：パルスゼロメーター(PULSE O-METER)
その他構成
サイズ：約5.5×3.0×2.8ｃｍ
重量：約25g
材質：ABS樹脂、シリコンゴム
定格電圧：DC3V
使用電池：単4形アルカリ乾電池2本
測定範囲 血中酸素飽和度（SpO2)：50～100％
測定範囲 脈拍数：30～250bpm
測定範囲 灌流指数(PI)：2.5～20％
その他の情報はメーカー公式「血中酸素ウエルネスヘルスナビ 」よりご確認下さい。
使用工具
iSesamo 分解用工具
posted with カエレバ
ここから分解開始です。

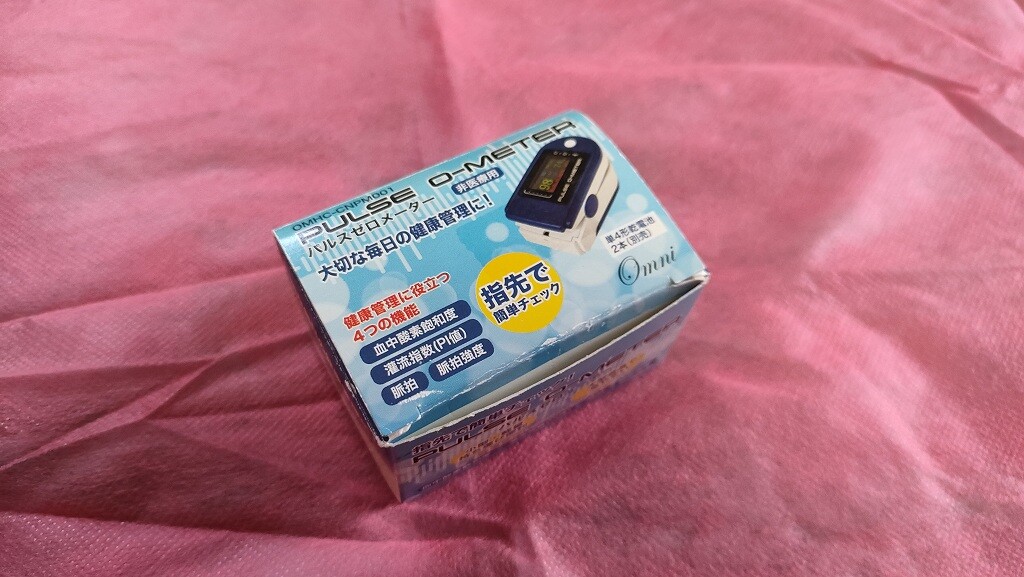

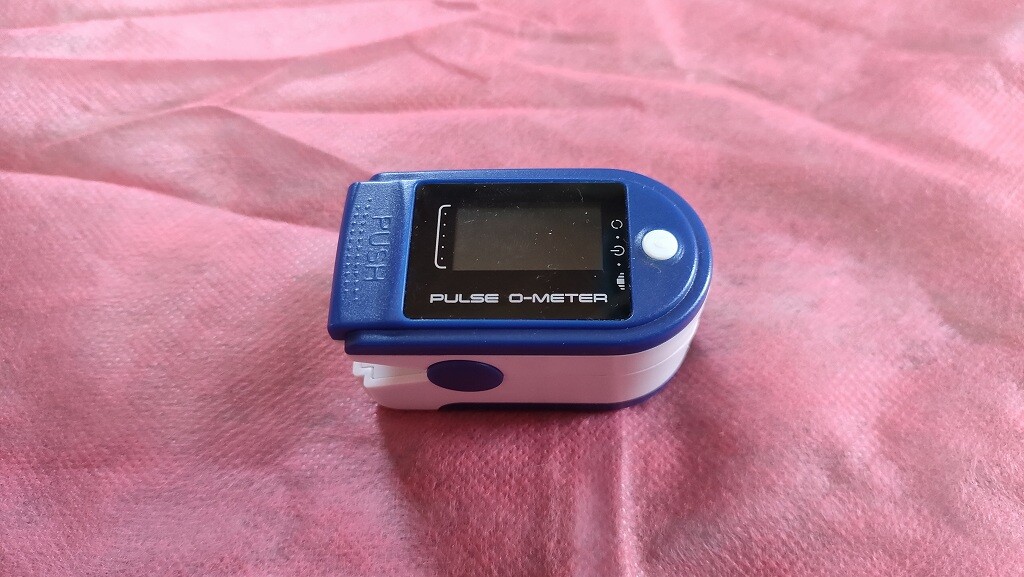

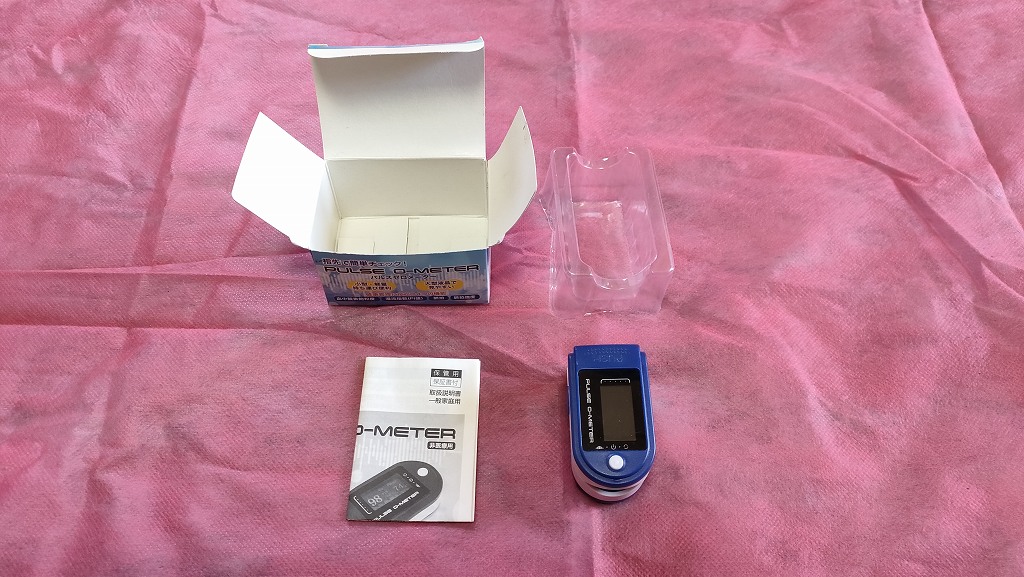

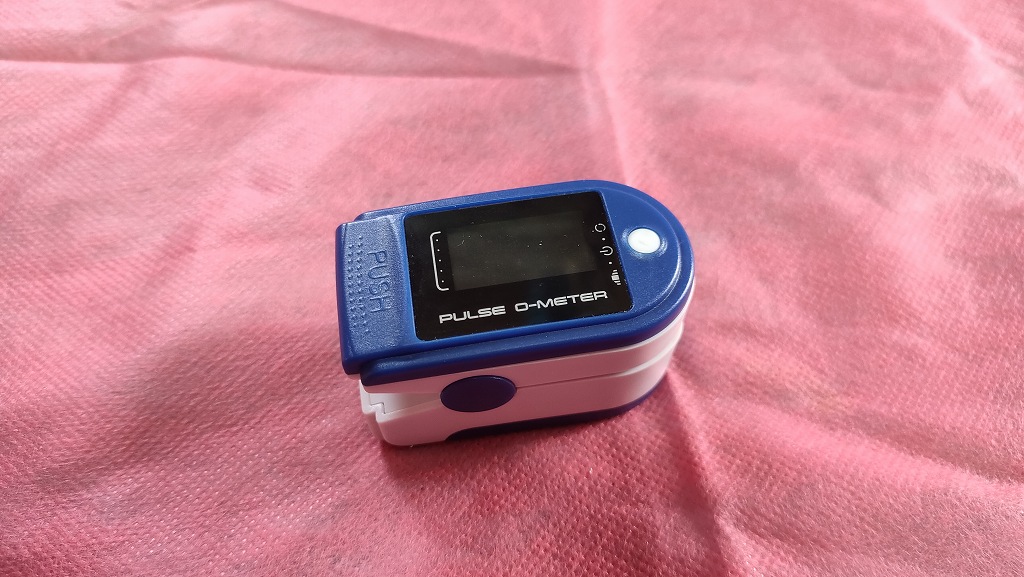

まずはパッケージ外観と型番を確認します。

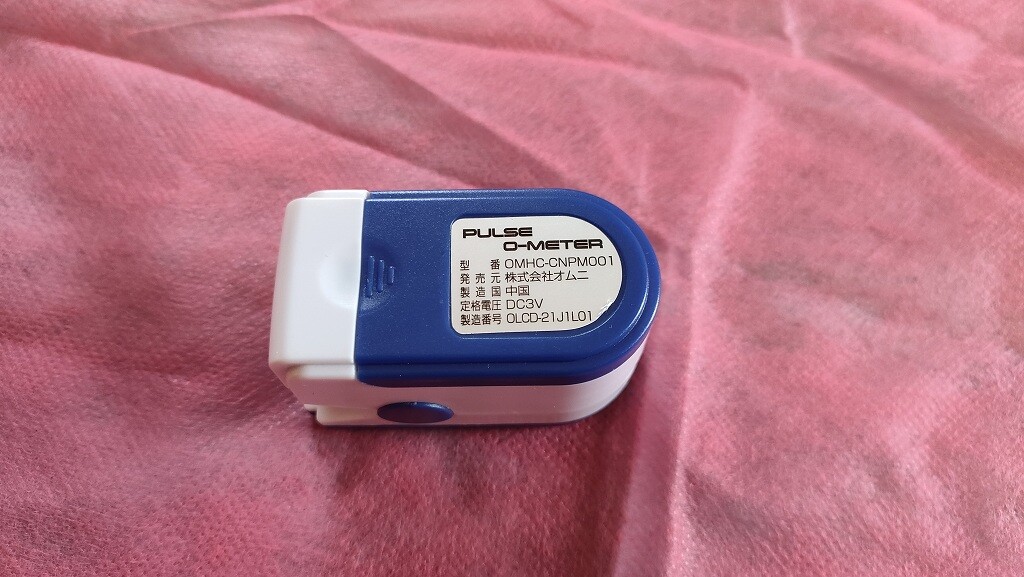

確かにOMHC-CNPM001ですね。

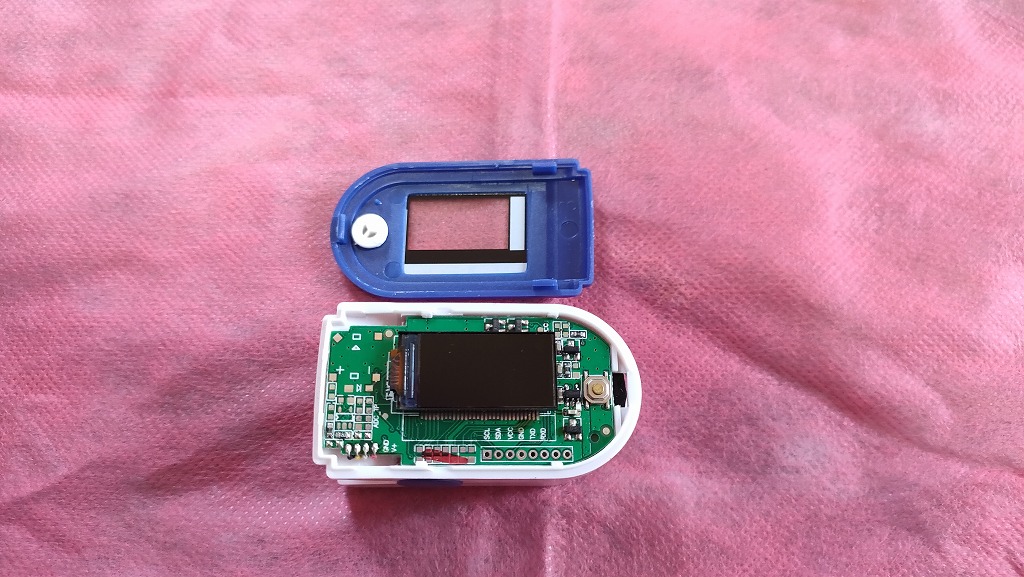

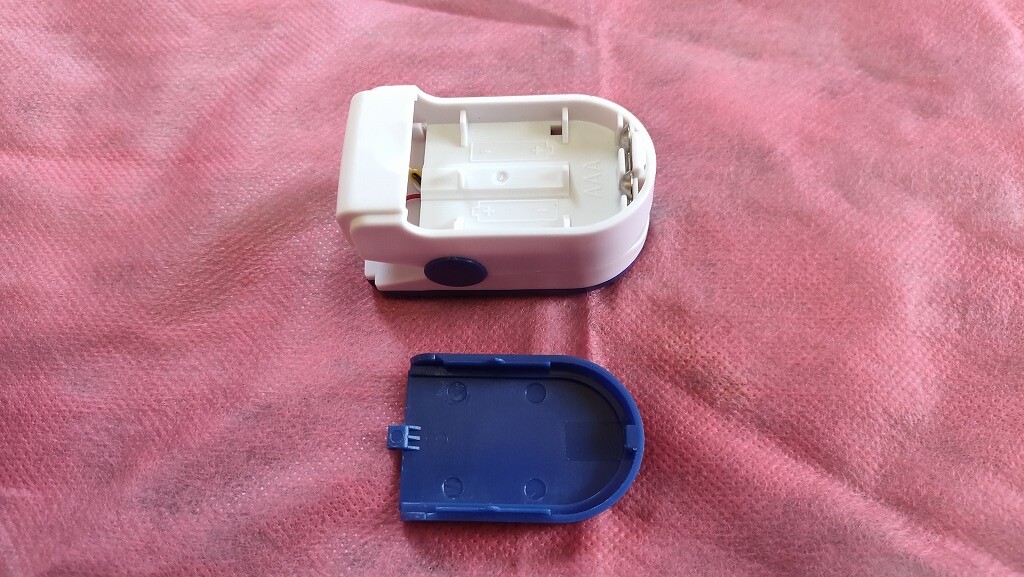

電池蓋を取り外し液晶画面側の外装を取り外します。

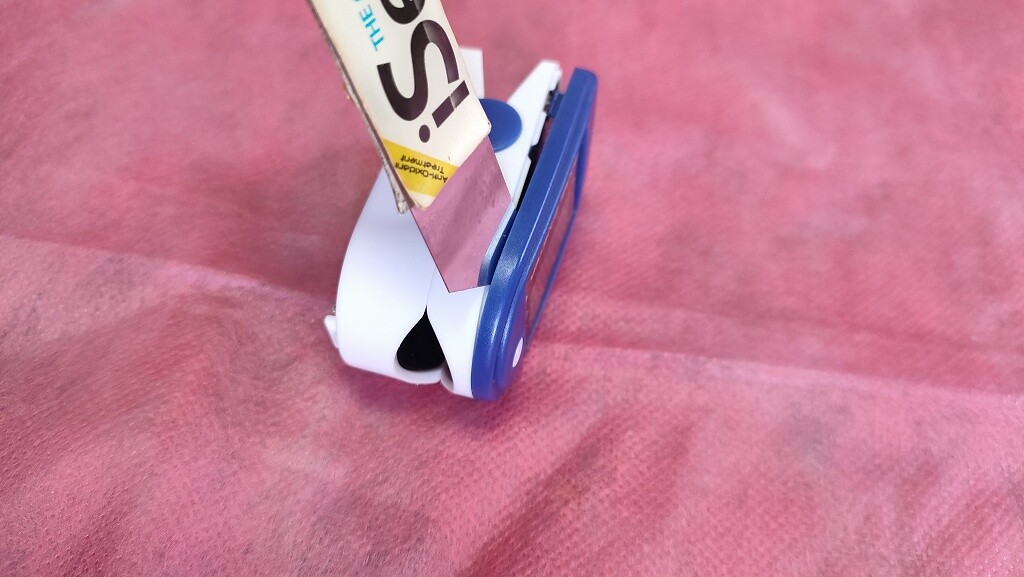

使用工具はiSesamo等の分解ツールを用いると楽です。爪を用いて取り外す事も可能ですが怪我の原因になるので非推奨。

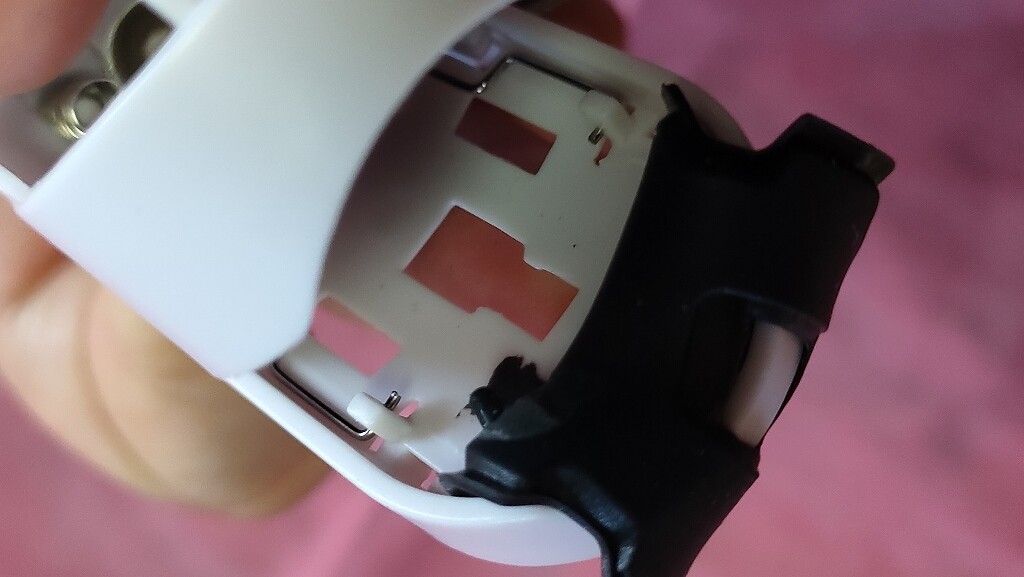

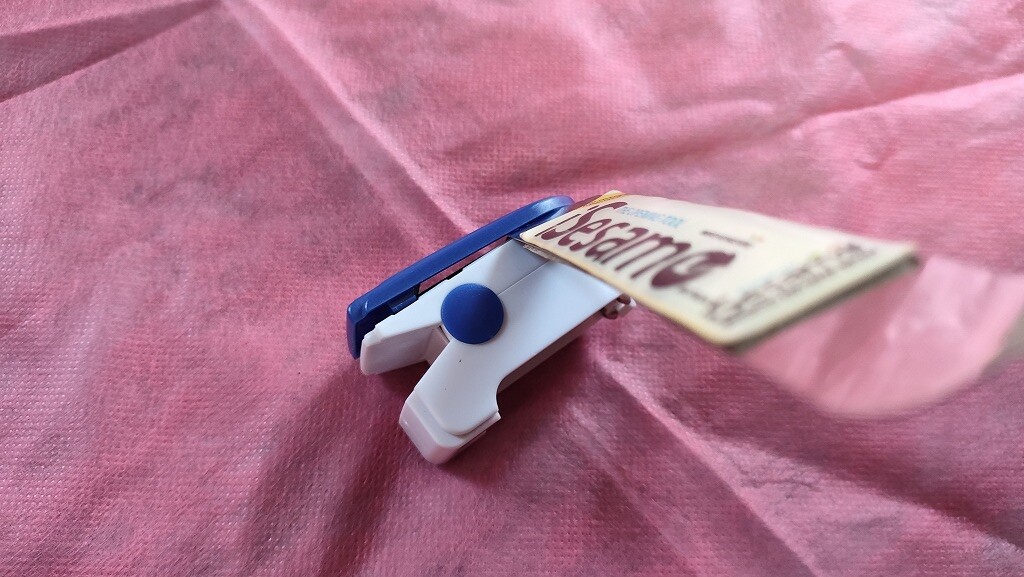

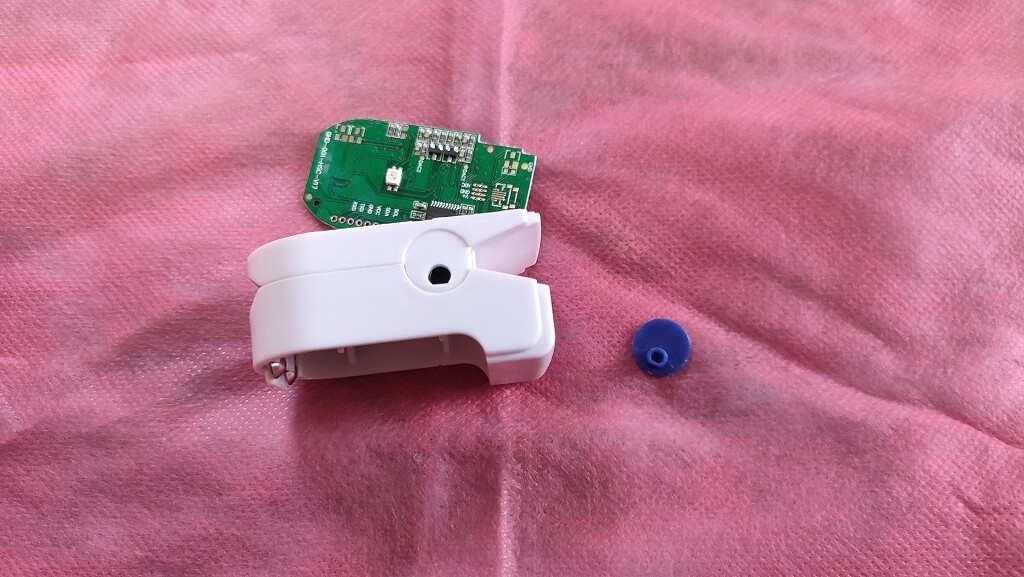

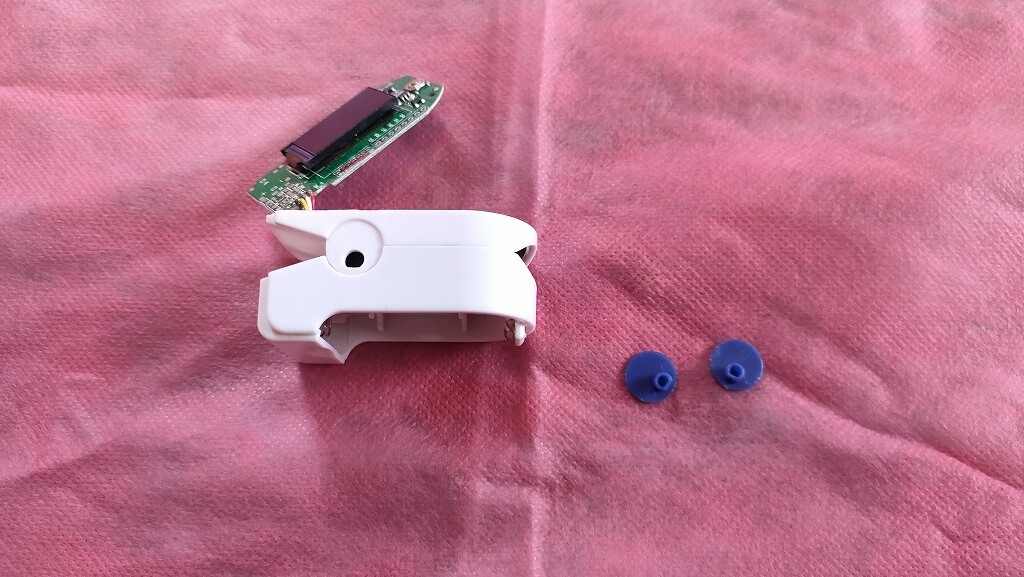

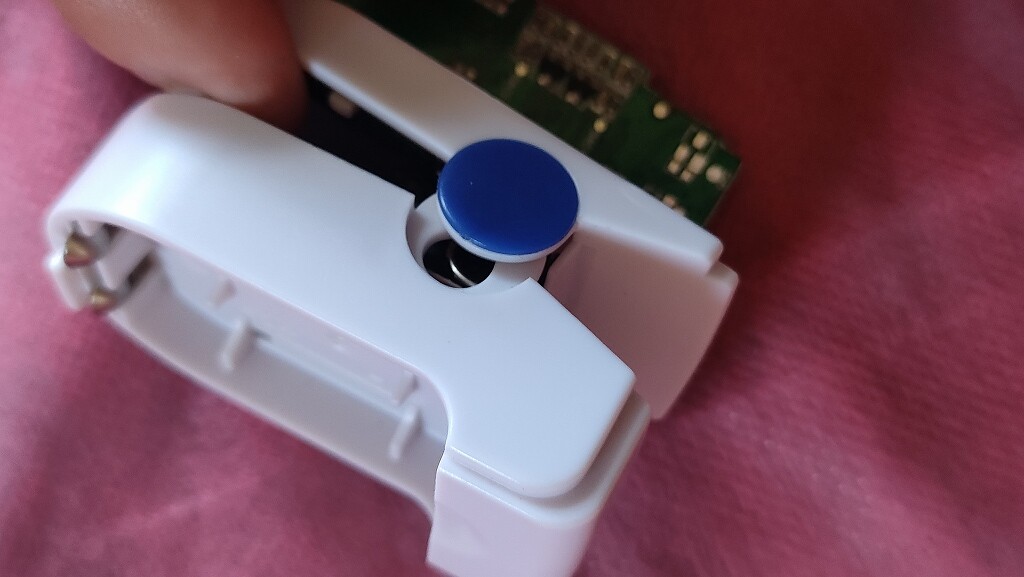

続いて側面の青いポッチの様な固定具をiSesamoを用いて左右取り外します。
バネを内側に窄める形で引っ張ると上下が分離出来ます。

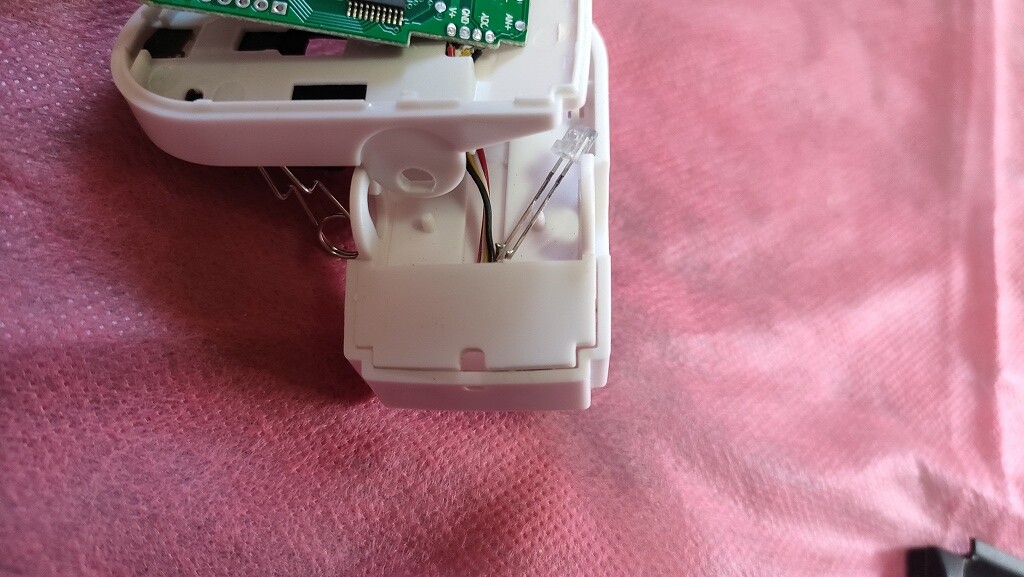

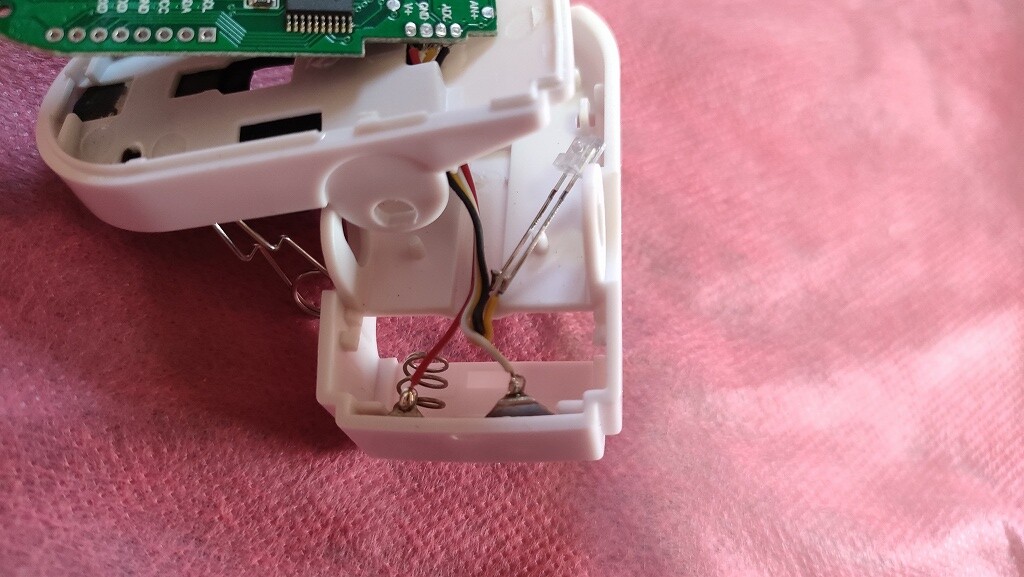

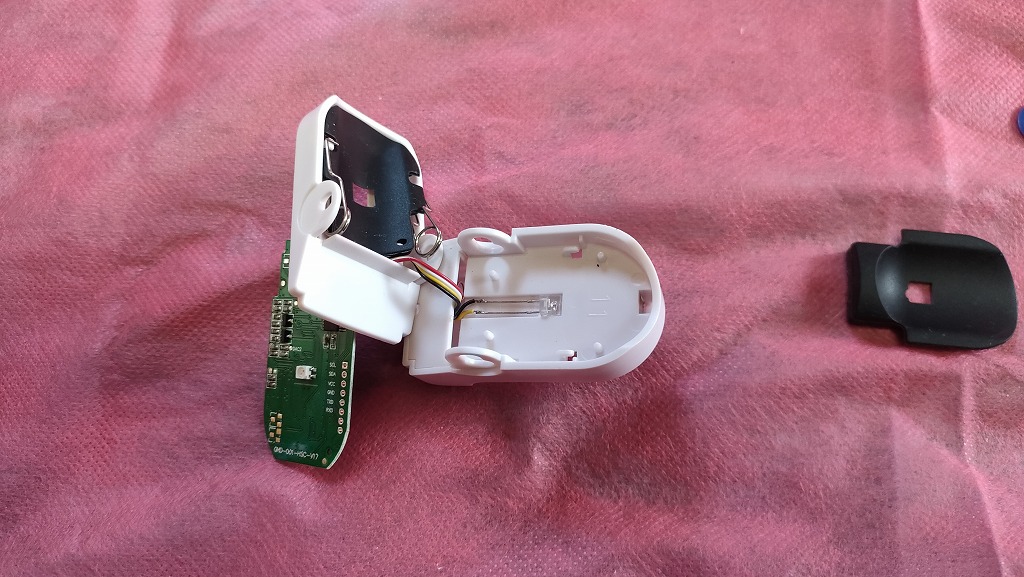

電池部の端子を隠しているカバーを取り外し、端子を上に引っ張れば外れます。
※片方欠けがありますがジャンク品な為です

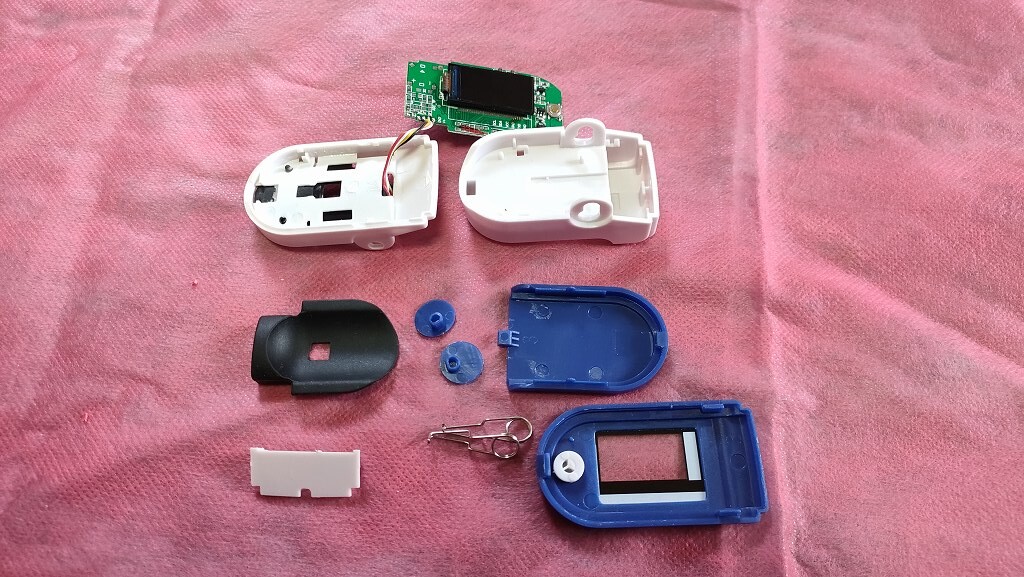

取り外した部品一覧
基板情報の確認

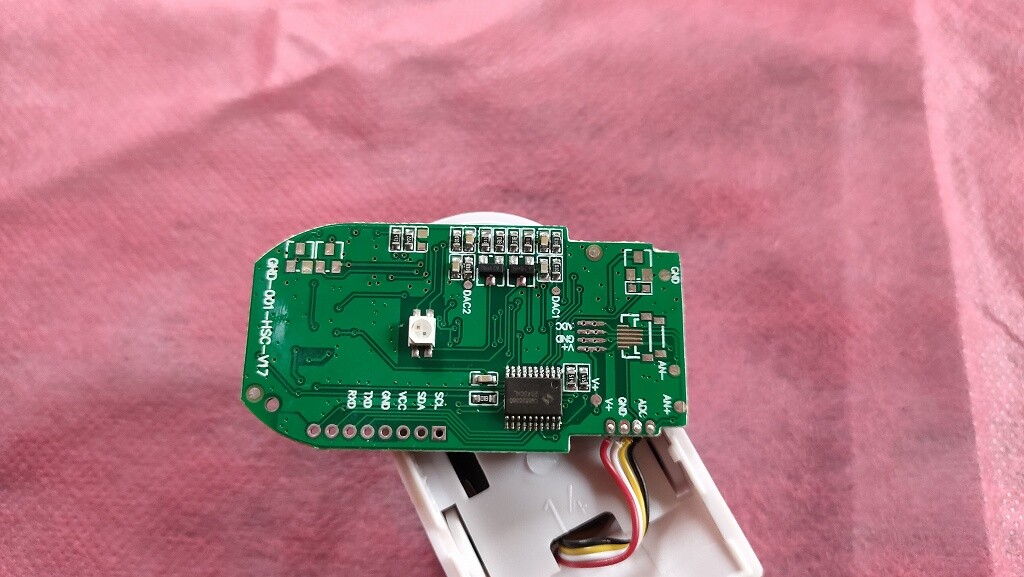

まずは基板の外観

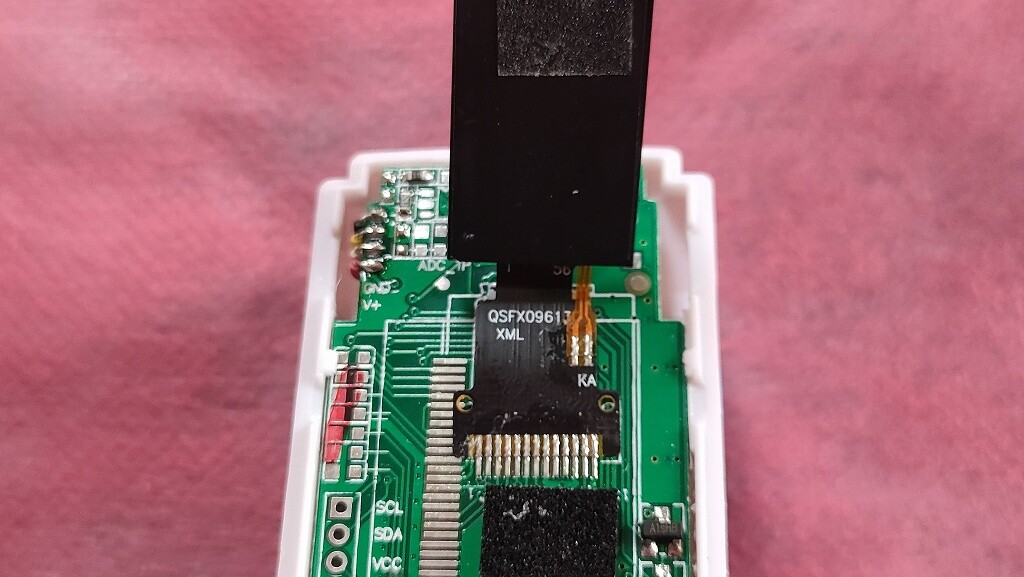

フレキシブルケーブルの型番
「QSFX096130 XML」

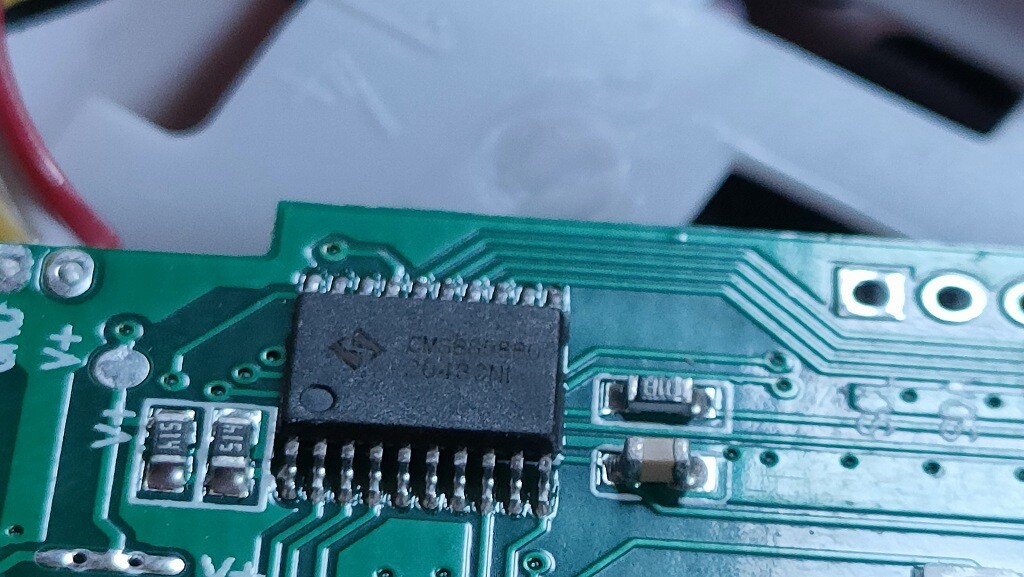

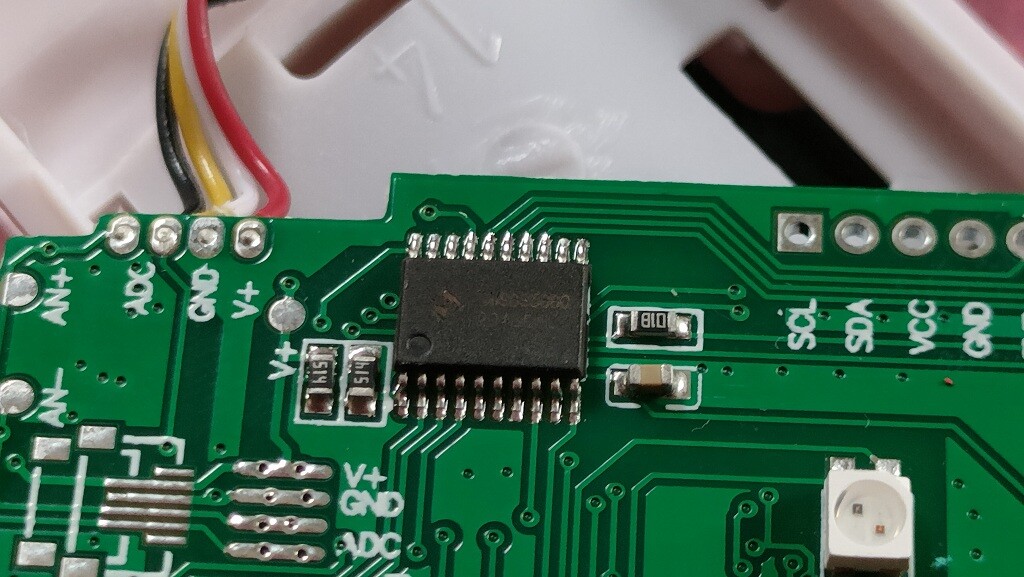

チップの型番
「CMS8S5880 2043CNL」
上記のチップは中国の中微半導体(Cmsemicon)が開発、製造している8ビットの拡張型1T 8051マイコンです。
公式情報はここからどうぞ『CMS8S5880』
確認が終わったら逆手順で組み直して終了。
以上がオムニ社製パルスゼロメーターの分解手順になります。
本記事が皆様の参考になりましたら幸いです。
