本記事はSoundPEATS Sonic(イヤホン部)の分解記事となります。
以下が当機種の基本情報になります。
【基本仕様】
タイプ：カナル型
接続タイプ：完全ワイヤレス(左右分離型)
駆動方式：ダイナミック型
充電端子：USB Type-C
【ワイヤレス機能】
ワイヤレス：Bluetooth
Bluetoothバージョン：Ver.5.2
連続再生時間：約15時間
充電時間：約1.5時間
充電ケース：約2時間
対応コーデック：SBC、AAC、aptX Adaptive
その他情報はSOUNDPEATSの公式『こちらのリンク』よりご確認下さい。

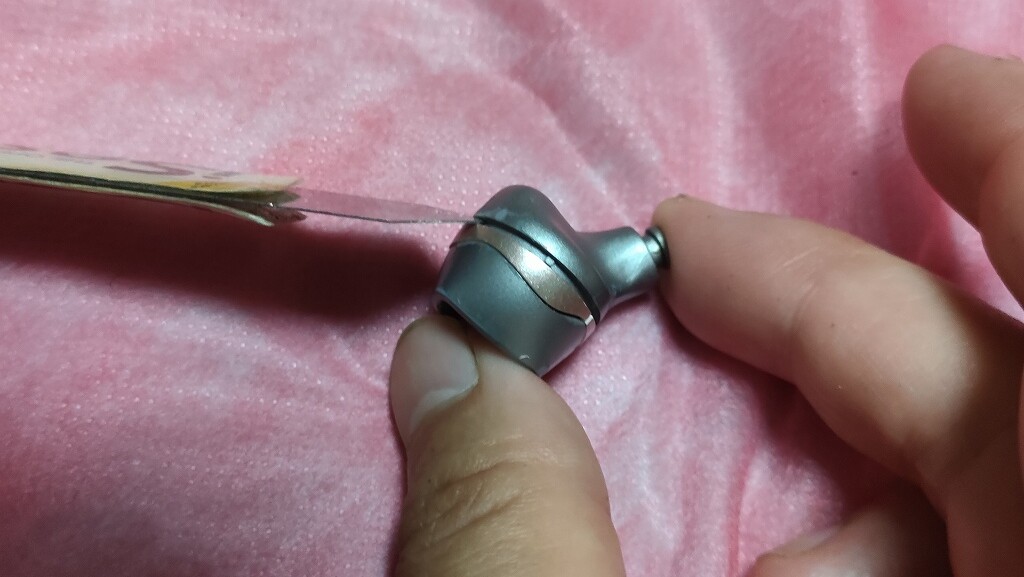

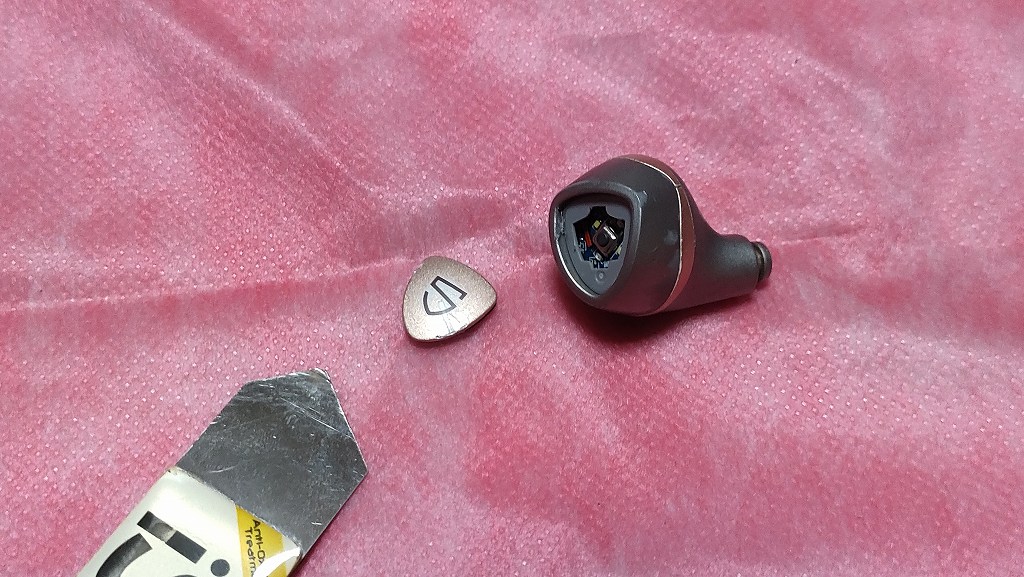

まずはイヤホンを取り出し電源部のカバーを取り外します。
使用工具はiSesamoです。
隙間に差し込みグイッとすると外せます。

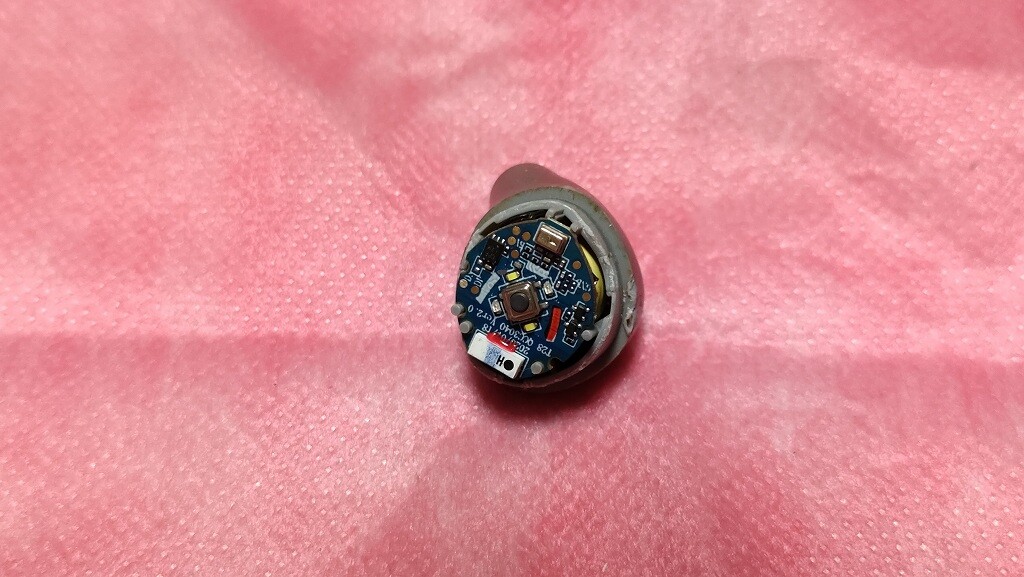

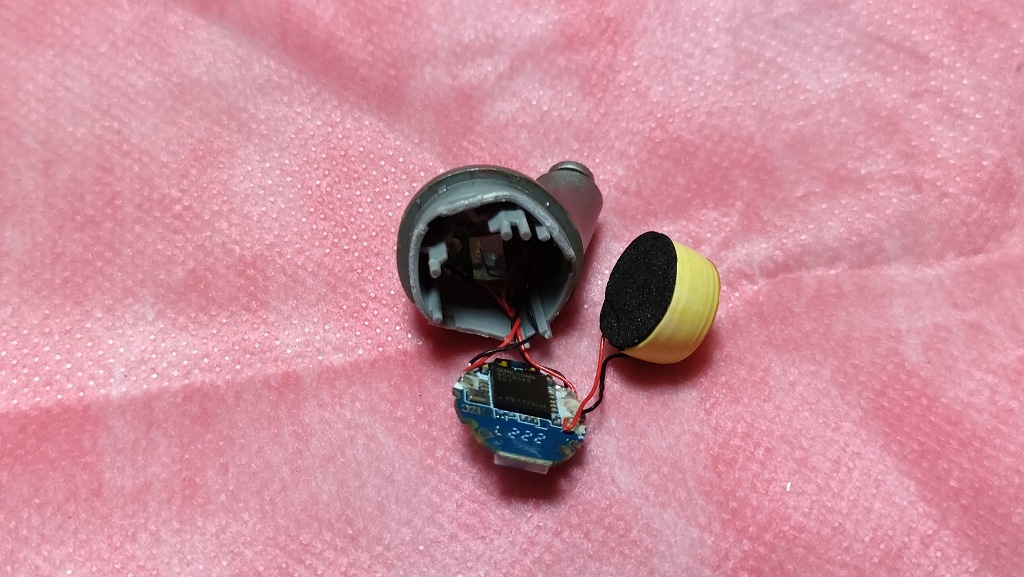

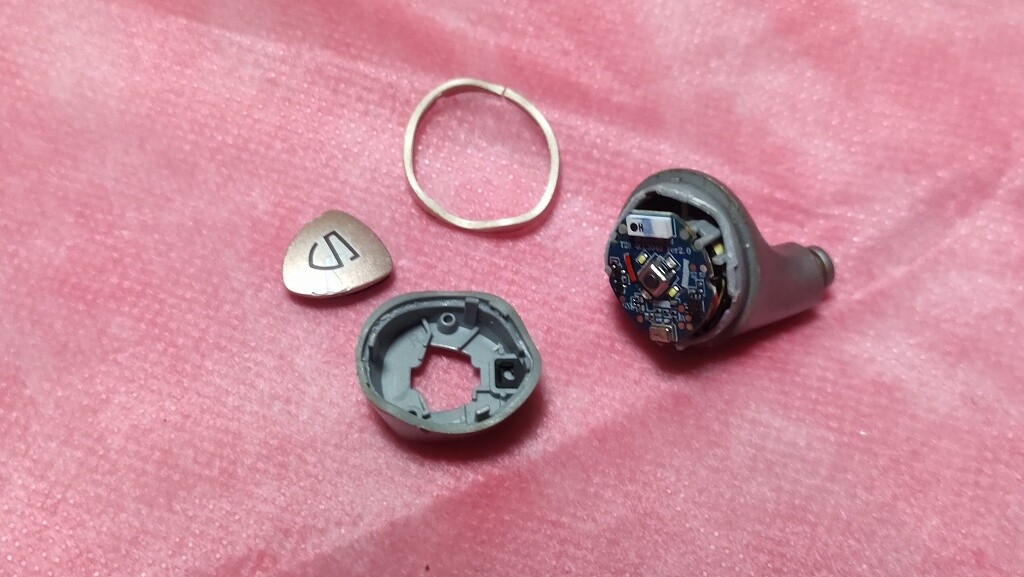

次に本体側面にiSesamoを差し込み押し広げる様に力を込めると爪が外れ、この様に基板が見える様になります。
電池と基板の一部は引っ張るだけで取り外せます。
中に2箇所固定されている基板がありますので、それはピンセットや先の細い工具を用いて取り外します。
また、磁石も同様に取り外します。
まずはネオジム磁石から。

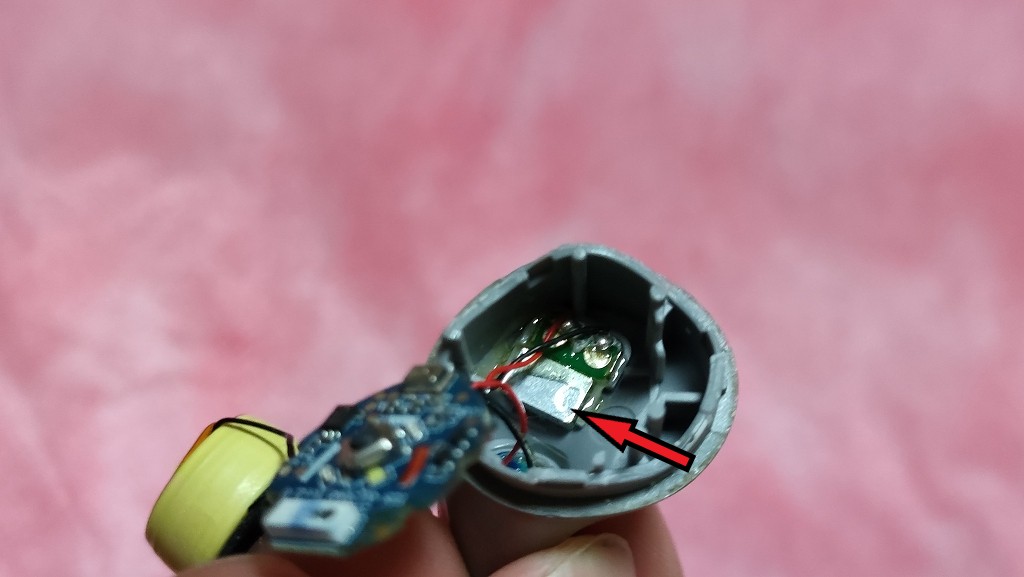

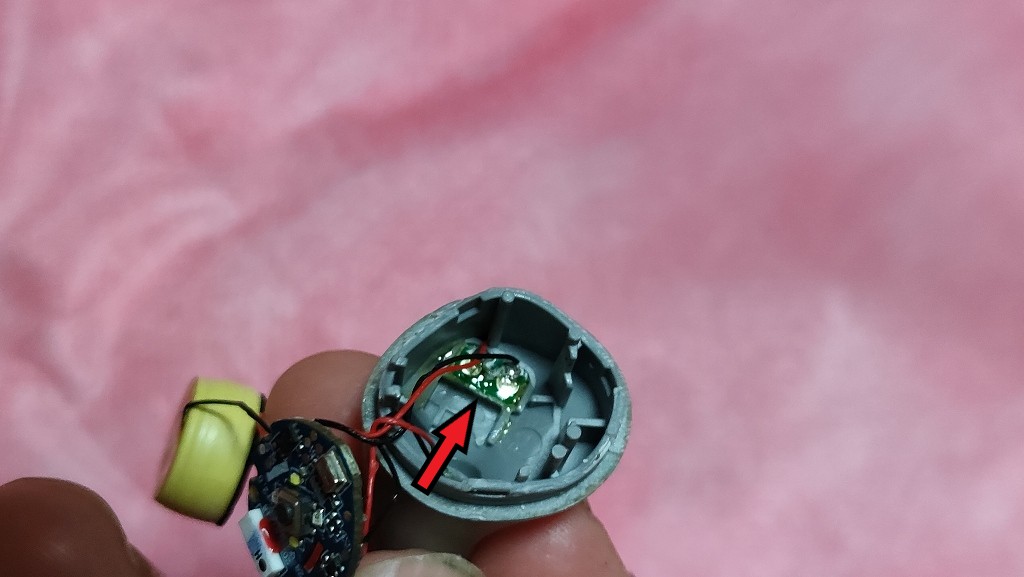

矢印の箇所に細いマイナスドライバ等を当てて梃子の原理を用いると外せます。

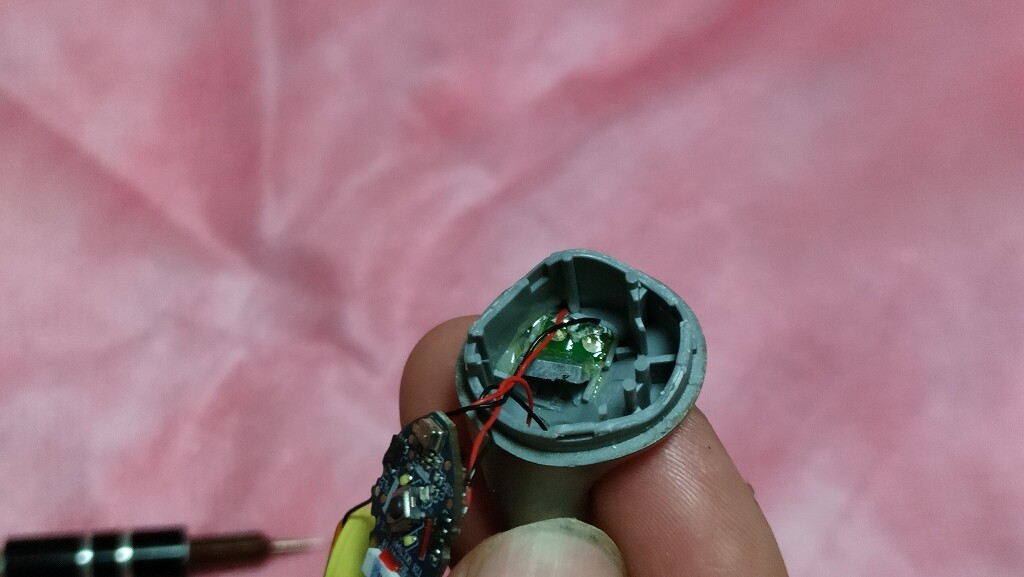

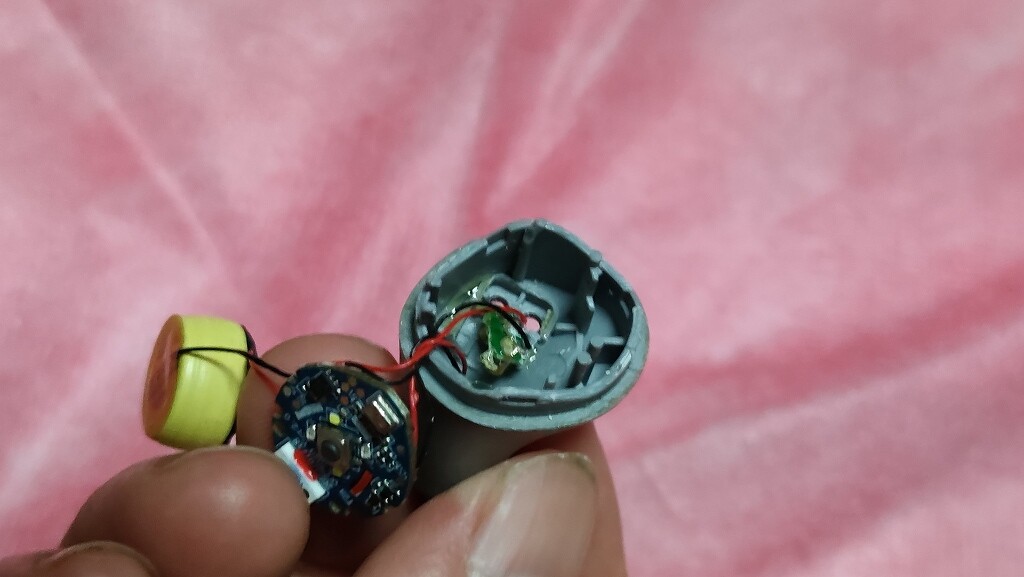

続いて基板も同様に側面から下に潜り込ませる形でクイッと力を加えると外れます。
奥にあるものも同様です。

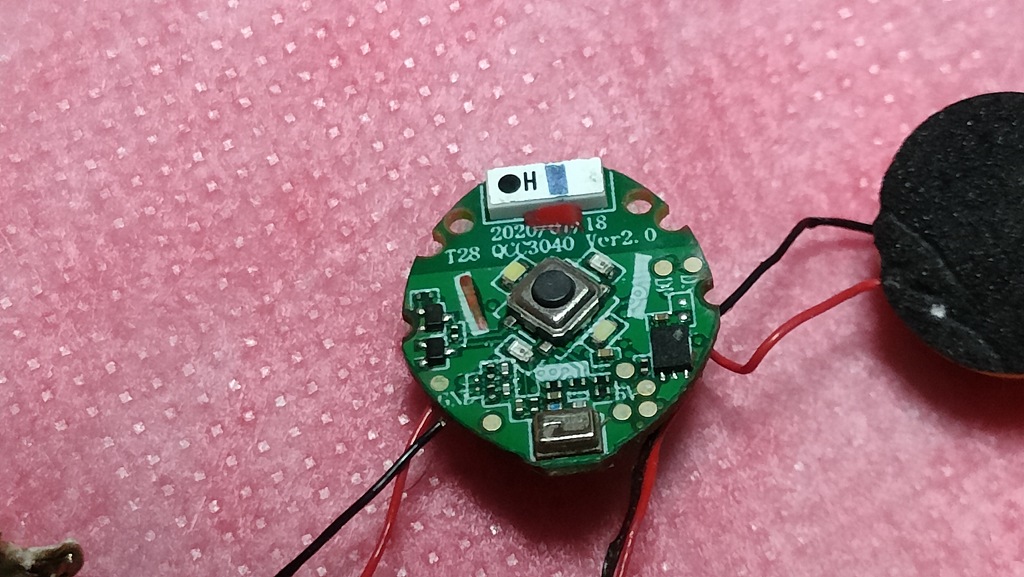

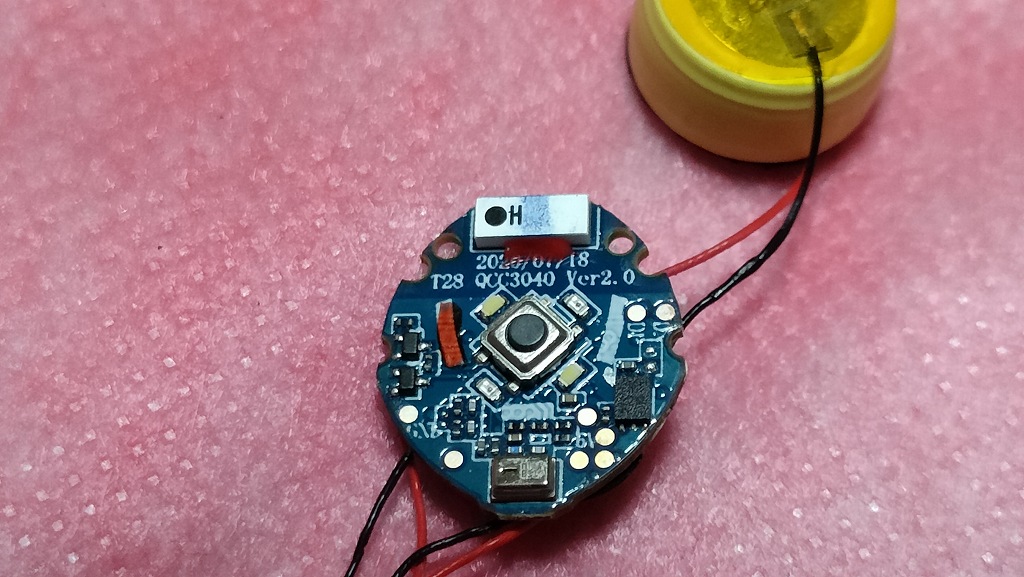

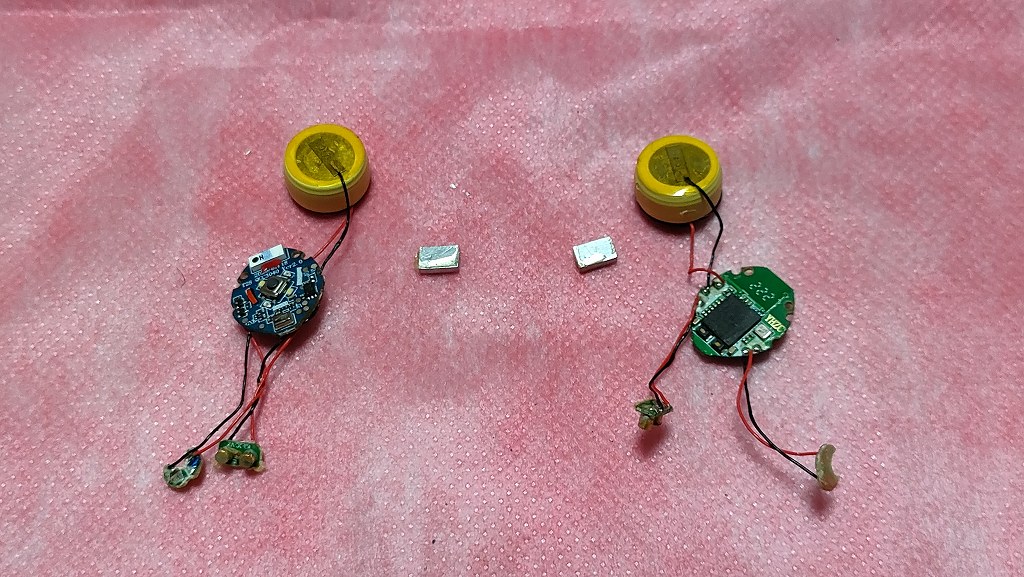

こちらが取り外した基板一覧です。

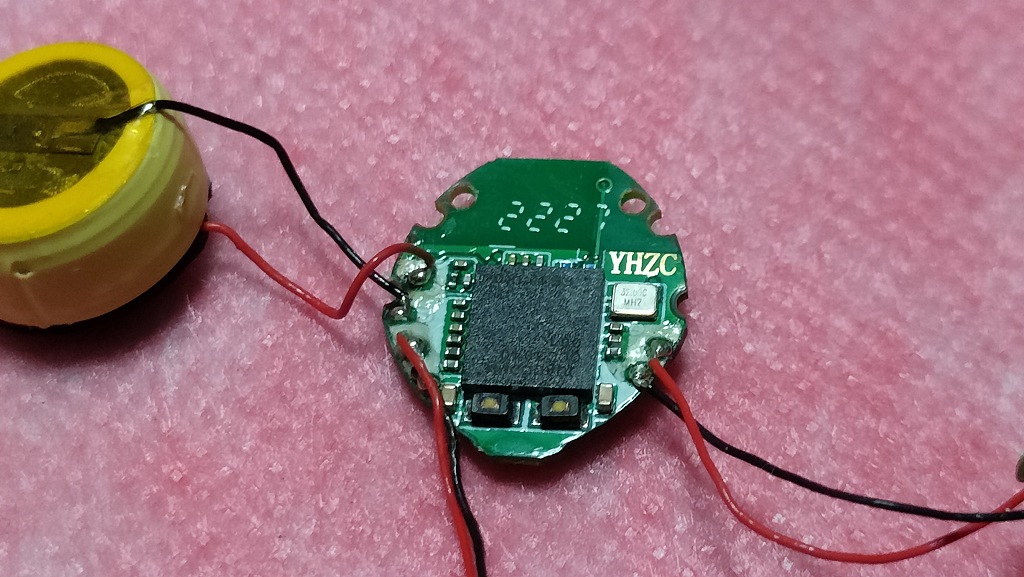

左右で基板の色が違いますが番号は同じですね。
【基板情報】

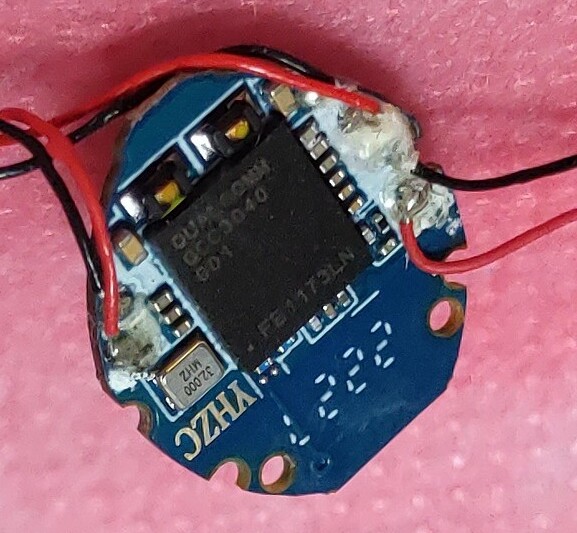

拡大して見やすくしました。

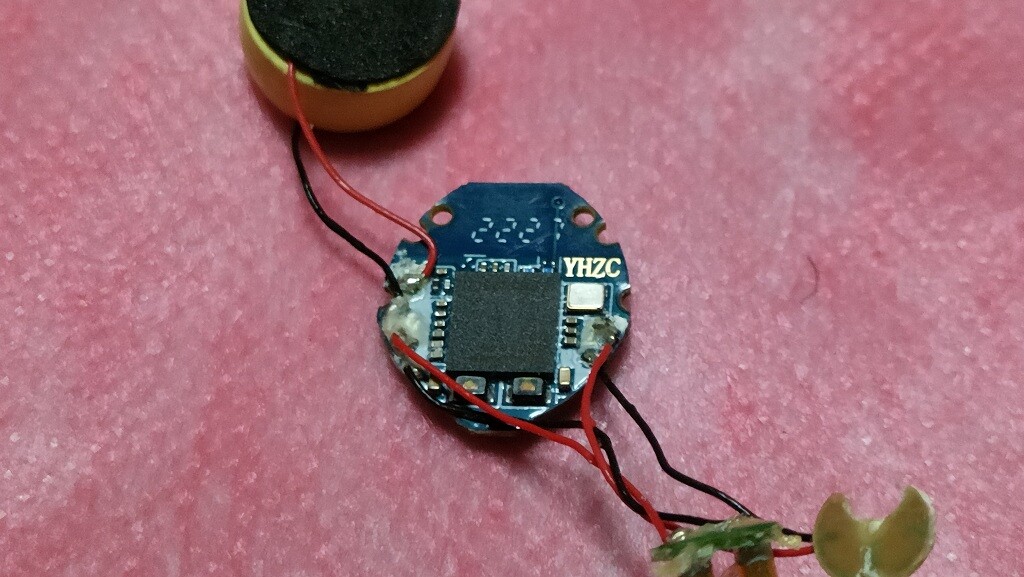

メインチップはQualcomm製
Qualcomm
QCC3040
001
FE1173LN
上記の刻印がされています。

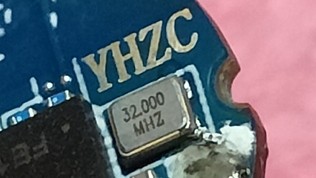

銀色の水晶振動子は32.000MHZ(32MHz)です。
一覧

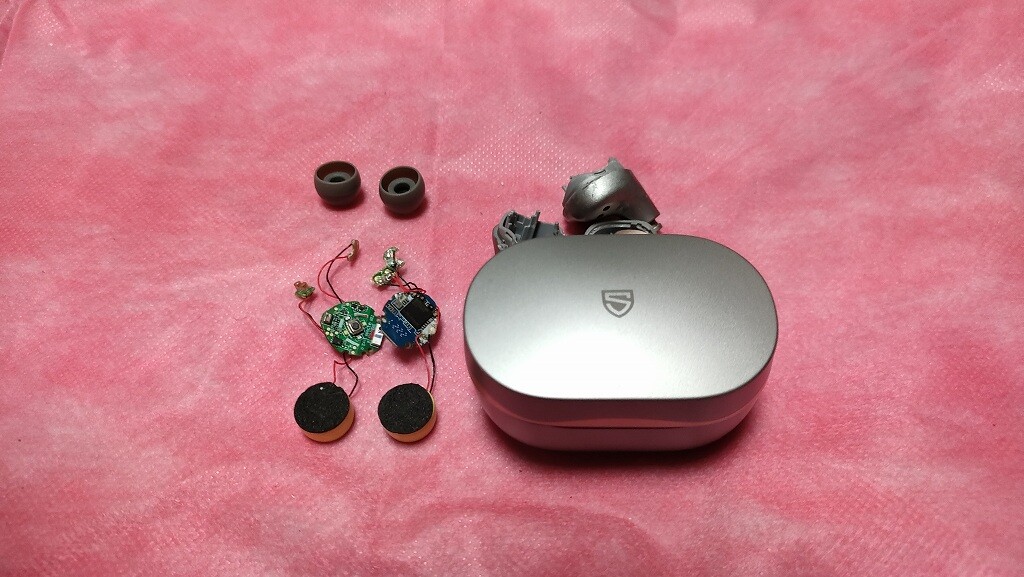

以上がSoundPEATS Sonicの分解手順になります。
本記事が皆様の参考になりましたら幸いです。
